EK881 - Glasfaser-Unterflur-Netzverteiler
Highlights
Lichte Weite: 800 x 1400 mm
Außenmaße: 975 x 1556 x 1255 mm
Gesamtgewicht: ca. 725 kg (mit 3-teiligem Betondeckel)
Belastungsklasse: D 400
Schutzart geschlossen: IP 47
Material Deckel: Stahl ausbetoniert oder Stahl auspflasterbar
Material Tauchhaube: Polyethylen (PE)
Material Korpus: Polycarbonat (PC)
Download
Die Robustheit des Glasfaser-Unterflur-Netzverteilers 3.0 und seine hervorragende Widerstandsfähigkeit gegenüber extremen Umweltweinflüssen wie Feuchtigkeit, Überflutung, Staub, Vibrationen und starken Temperaturschwankungen machen ihn zu einer besonders zuverlässigen Lösung. Mit einer lichten Weite von 800 x 1400 mm bietet er optimale Platzverhältnisse für Montage, Spleißarbeiten und eine strukturierte Kabelführung.
Die einfache Installation und der wartungsfreundliche Schwenkmechanismus bieten deutliche Vorteile gegenüber herkömmlichen Muffen-Spleißverteiler-Kombinationen. Gleichzeitig ermöglichen Flexibilität und Skalierbarkeit unterschiedliche Ausbauszenarien sowie eine unkomplizierte Erweiterung bestehender Glasfasernetze. Die konstruktiven Vorteile gewährleisten einen schnellen und unkomplizierten Zugang und schaffen mehr Platz für zusätzliche Glasfaser-Spleißkassetten.
Produktmerkmale - Schachtsystem

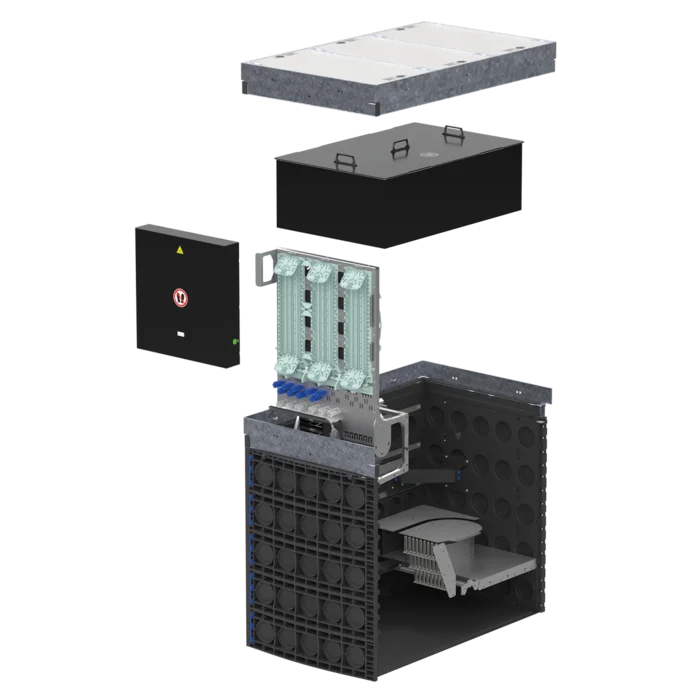

- Innovativer Schachtaufbau - Modulare, beständige und belastbare Systemlösung zur spezifischen Standortanpassung
- Schachtmaterial Modifiziertes Polycarbonat (PC) - Langlebig, zertifizierte Grundwasserverträglichkeit, UV-beständig
- Betonabdeckung oder auspflasterbare Abdeckung 3-teilig - Belastungsklasse D400 nach EN124-4
- Verriegelung mittels Spezialschlüssel möglich - Schutz vor unberechtigtem Zugriff – Sicherheit
- Ein- und Ausstiegshilfe - Neue Ein- und Ausstiegshilfe ermöglicht leichteren Zugang und mehr Sicherheit
- Tauchhaube - Tauchhaube schütz Glasfasereinbausatz vor eindringendem Wasser
Produktmerkmale Glasfasereinbausatz
- Schwenkgestell mit Zuklappsicherung - Aufschwenkbarer Montagebereich zur leichten Handhabung und sichere Arretierung in der Position
- Optimierte Mikrorohr-, Kabelführung im Schacht - Optimiert auf Einhaltung der Mindestbiegeradien und Schutz der Rohre/Kabel
- Trittbereich für Montage - Für das sichere Arbeiten im Schacht sind Trittbereich mit Rutschhemmung ausgewiesen
- Kombinierte Muffen- und Netzverteilerfunktion - Funktion einer Muffe und eines Netzverteilers kombiniert in einen Glasfasereinbausatz
- Langmatz-Fasermanagementsystem - Intuitives Handling und optimale Führung der Kabel und Fasern
- Überlängenablage - Großzügige Überlängenablage auf der Rückseite des Einbausatzes
Technische Daten - Glasfasereinbausatz
- Anwendungsbereich:
- Für den unterirdischen Einbau
- Zur Verwendung mit L-Kassetten für Schrumpf-Spleißschutz
- Mikrorohrsortierung:
- Zugangsbereich: zur Sortierung und Fixierung für bis zu 9 x Hauptkabel / Mikrorohr Ø 10 - 20 mm
- Abgangsbereich: zur Sortierung und Fixierung von bis zu 108 x Mikrorohr Ø 7 - 10 mm
- Überlängenablage:
- Optimales Handling durch getrennte Überlängenablage für Zugangs- und Abgangskabel
- Schwenkgestell mit L-FMS (Langmatz-Fasermanagementsystem):
- Abdichtung der Zugangskabel mittels Gel-Muffen, zur Sicherstellung der Tauchhaubenfunktion
- Bestückt mit Organizern zur Aufnahme von bis zu 216 L-Kassetten 5 mm mit Schrumpf-Spleißschutz Ablage
- Ausgestattet mit L-FMS Bauteilen wie MKS Ø 2,3 - 4,6 mm, ZKAT und Faserbrücken, bekannt aus unseren Glasfaser-Netzverteilern der Version 3.0
- Spleißbereiche getrennt nutzbar, für Anwendungen wie z.B. Muffenauflösung
- Einfache Bestückung des Schwenkgestells, L-FMS Bauteile und L-Kassetten werkzeuglos montierbar
- Mit Abdeckhaube für den Spleißbereich
